SYS@racdb1> alter user hr identified by hraccount unlock; User altered.
락이 진짜로 해제되었는지 확인해보기
SYS@racdb1> select username, account_status from dba_users where username = 'HR';
USERNAME ACCOUNT_STATUS ------------------------------------------------------------------- HR OPEN
SYS@racdb1> select dbms_rowid.rowid_relative_fno(rowid) as file_no, dbms_rowid.rowid_block_number(rowid) as block_no from hr.employees where employee_id = 100; 2 3 4 5
2) rac1 노드 사용자가 [5, 207] 블록의 마스터 노드인 rac2 에 블록 전송을 요청한다.
프로세스에는 요청 후 응답이 올 때까지 gc cr request 라는 대기이벤트가 발생한다.
3) 요청받은 rac2 쪽에서는 GRD 를 통해
현재 어떤 인스턴스도 [5, 207] 블록 이미지를 버퍼 캐시에 가지고 있지 않다는 것을 확인한다.
ra2 번은 rac1 번에게 블록을 공유 모드 shared mode 로 읽을 권한을 부여한다.
gc cr / current grant 2-way (2-way 는 이중화)
gc cr / current grant 는 마스터 노드로부터 권한을 받을 때까지 뜨는 대기 이벤트인데
이게 너무 과도하게 발생하는 것 = 네트워크 성능이 떨어지는 것
4) rac1 번은 받은 응답에 대해 [5, 207] 블록을 디스크에서 읽어들이며
디스크 작업 (올리는 작업) 이 완료될 때까지 DB file sequential read 이벤트로 대기한다.
5) rac2 번은 [5, 207] 블록에 대해서 rac1 번 S(shared) 모드로 가지고 있다는 정보를 GRD 에 갱신한다.
(4번과 5번은 한꺼번에 돌아간다)
2교시
칠판 그림 (~11:27)
SYS@racdb1> select dbms_rowid.rowid_relative_fno(rowid) as file_no, dbms_rowid.rowid_block_number(rowid) as block_no from hr.employees where employee_id = 100; 2 3 4 5
SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4 no rows selected
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4 no rows selected
찾고자 하는 블록이 1번 노드에도 없고 2번 노드에도 없다고 나온다.
100번 사원의 월급 찾기 (1번 노드에서 수행)
SYS@racdb1> select salary from hr.employees where employee_id = 100;
SALARY ---------- 24000
현재 메모리에 올라와 있는 정보 다시 확인 (양쪽 노드에서 모두 확인)
SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
# mode_held: 다른 쪽에서 가져오기 위해 공간을 확보한 것
0 (null) 1 (shared (select)), 2(exclusive(dml))
# local: 1 (local), 0 (global - 다른 쪽에도 블록이 있는 것)
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4 no rows selected
만약 다른 쪽 노드에 GRD가 있는데
다른 한 쪽 노드에서 자주 employees 테이블을 조회한다면
오라클은 다른 쪽 노드에 있는 GRD 를 자주 조회하는 쪽 노드에 넘겨주기도 한다.
★ 두번째 시나리오 ★
100번 사원의 정보를 조회하고자 하는 유저가 rac2 쪽에 접속했다고 하자.
그런데 rac2 쪽에는 그런 정보를 DBC 에 가지고 있지 않다.
(GRD 에서 찾아보니까 해당 정보는 rac1 에서 가지고 있다면?
rac2 는 rac1에게 자기 쪽으로 데이터를 전송해달라고 요청한다)
2. select - select
[5, 207] 블록이 rac1 번 노드의 buffer cache 에 있는 상태에서
rac2 번 노드에서 해당 블록에 select 하려고 한다.
(rac2 번 노드는 해당 블록을 DBC에 가지고 있지 않다)
1) rac2 노드는 100번 사원의 데이터 master node 인 rac2 node 에게 100번 사원의 데이터 블록 상태를 확인한다.
2) rac2 노드의 요청을 받은 master node 는 해당 블록이 rac1 node 의 DBC 에 있다는 것을 알고
rac1 노드의 해당 블록을 rac2 노드에게 보낼 것을 지시한다.
(이때도 마찬가지로 gc cr request 대기이벤트가 발생할 수 있다)
3) 요청받은 rac1 노드는 해당 블록을 interconnect 를 통해
rac2 노드에게 전송하게 되며, 이 상황을 select (읽기) - select (읽기) 캐시 퓨전이라고 한다.
(이때도 gc cr / current grant 2-way,
gc cr / current grant 2/3-way 대기이벤트가 발생할 수 있다.)
4) 원하는 블록을 전송받은 rac2 노드의 master node 에 정보를 갱신한다.
SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
no rows selected
2번 노드에서 select 문장 던지기
SYS@racdb2> select salary from hr.employees where employee_id = 100;
SALARY ---------- 24000
그리고 2번 노드에서 다시 확인해보면 : 메모리가 올라와 있다.
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
3교시
★ 세번째 시나리오 ★
3. select - write
마스터 노드 master node - rac1에
리퀘스트 노드 request node - rac2, X 모드
홀더 노드 holder node - rac1, rac2, S 모드
rac1 번 노드, rac2 번 노드 둘 다 100번 사원의 row 가 들어있는 block 을 DBC 에 가지고 있고
마스터 노드는 rac1 번에만 있다고 하자.
그런데 유저가 rac2 노드로 들어와서 update hr.emp set sal = 2000 where id = 100;
라는 업데이트문을 던졌다면?
rac1 에서도 rac2 에서도 100번 사원의 정보를 select 문으로 조회만 했기 때문에 둘다 Shared 모드인데
업데이트문이 던져지면 > 해당 블록은 null 모드로 다운그레이드되고, rac1 번 노드의 마스터 노드는
X (exclusive) 모드가 된다.
1) rac2 node 에서 100번 사원의 급여를 24000 에서 30000 으로 업데이트하기 위해서
마스터노드에게 해당 블록을 변경할 수 있는 X (exclusive) 모드를 요청한다.
2) X 모드와 S 모드는 동시에 사용될 수 없기 때문에
마스터 노드는 S 모드를 가지고 있는 rac1 노드에게 S 모드를 N (null) 모드로 다운그레이드하라고 지시한다.
3) rac1 번 노드는 S 모드를 N 모드로 다운그레이드한 후 그 결과를 rac2 노드에게 알려준다.
4) 응답받은 rac2 노드는 자신의 모드를 X 모드로 변경한 후 값을 수정하고
마스터노드에 rac1 노드를 N 모드로 다운그레이드했고 rac2 는 X 모드로 변경되었다는 내용을 전달하고
값을 수정한다. (마스터노드 갱신)
양쪽 노드 확인 : 두 개의 노드가 모두 100번 사원의 블록을 가지고 있다.
SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
1) rac2 node 에서 100번 사원의 급여를 24000 에서 30000 으로 업데이트
SYS@racdb2> update hr.employees set salary = 30000 where employee_id = 100; 2 3
1 row updated.
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
# MODE_HELD = 2: X 모드
SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
null 모드로 바뀌면서 (null 모드 ≒ flush) 블록 정보가 사라졌다.
(사진 O)
3. write (DML) 는 했지만 commit 을 하지 않은 상태에서 read (select)
마스터 노드 master node - rac1
리퀘스트 노드 request node - rac2, S 모드
홀더 노드 holder node - rac2, X 모드
1) rac1 번 노드에서 100 번 사원이 있는 블록을 조회하기 위해서
master node 인 rac1 노드에 요청한다.
2) 마스터 노드는 대상 블록이 rac1 노드 (자기 노드) 에 있는 것을 확인한 후
rac1 번 노드에게 rac2 노드로 블록을 전송하도록 요청한다.
3) rac2 번 노드는 해당 블록이 변경된 후 커밋하지 않았기 때문에
해당 블록을 CR 블록으로 만들어서 N 모드로 복사한 다음 rac1 노드에 전송한다.
4) N 모드로 전송받은 CR 블록의 이전값을 UNDO 에서 찾아 값을 수정한다.
(업데이트 이전 값으로 블록을 수정)
CR 블록을 유저에게 전달한 후 CR 블록은 N 모드 (null 모드이기 때문에 안 보임)
(사진 2:28)
(2:31)
SYS@racdb2> select salary from hr.employees where employee_id = 100;
SALARY ---------- 30000
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
rac1 쪽에서 조회하면: 이전값으로 보인다.
SYS@racdb1> select salary from hr.employees where employee_id = 100;
SALARY ------------------ 24000
SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
(하지만 아직 commit 하지 않은 상태)
4교시
DB는 하나지만 각 노드는 언두와 리두 등을 각각 따로 가지고 있다.
rac1 의 언두 확인
SYS@racdb1> show parameter undo
rac2 의 언두 확인
SYS@racdb2> show parameter undo
★ 네번째 시나리오 ★
4. write (DML) 는 했지만 commit 을 하지 않은 상태에서 read (select)
마스터 노드 master node - rac1
리퀘스트 노드 request node - rac2, S 모드 → N 모드 (대상 블록에 대해 다른 노드에서 X 모드로 수행하고 있어서)
홀더 노드 holder node - rac2, X 모드
1) rac1 번 노드에서 100 번 사원이 있는 블록을 조회하기 위해서
master node 인 rac1 노드에 요청한다.
2) 마스터 노드는 대상 블록이 rac1 노드 (자기 노드) 에 있는 것을 확인한 후
rac1 번 노드에게 rac2 노드로 블록을 전송하도록 요청한다.
3) rac2 번 노드는 해당 블록이 변경된 후 커밋하지 않았기 때문에
해당 블록을 CR 블록으로 만들어서 N 모드로 복사한 다음 rac1 노드에 전송한다.
4) N 모드로 전송받은 CR 블록의 이전값을 UNDO 에서 찾아 값을 수정한다.
(업데이트 이전 값으로 블록을 수정)
CR 블록을 유저에게 전달한 후 CR 블록은 N 모드 (null 모드이기 때문에 안 보임)
2번 노드에서 커밋
SYS@racdb2> commit; Commit complete.
1번 노드에서 확인: 없다고 나온다.
SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
2번 노드에서 확인

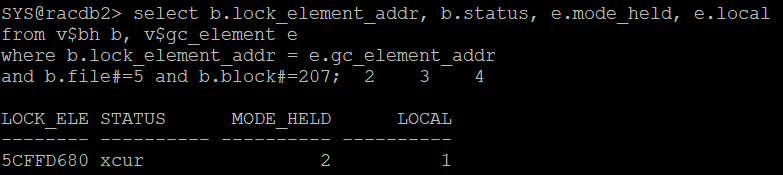

SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
LOCK_ELE STATUS MODE_HELD LOCAL ----------------------------------------------------------------------- 5CFFD680 xcur 2 1
5. write (DML) 한 다음 commit 까지 한 상태에서 read (select)
마스터 노드 master node - rac1
리퀘스트 노드 request node - rac2, S 모드
홀더 노드 holder node - rac2, X 모드 (commit 상태)
1) rac1 노드는 100번 사원의 급여 조회를 수행하기 위해서 마스터 노드에게 요청한다.
2) 마스터 노드는 해당 블록이 rac2 노드에 X 모드 (commit) 정보를 확인한 후
rac2 노드에게 X 모드를 S 모드로 다운그레이드하라고 요청한다.
3) 요청받은 rac2 노드는 자기가 가지고 있는 블록을 rac1 노드로 전송한다.
4) rac1 노드는 전송받은 블록을 S 모드로 수정한 후 그 내용을 마스터 노드에게 갱신 요청한다.
1번 노드에서 조회
SYS@racdb1> select salary from hr.employees where employee_id = 100;
SALARY ---------------- 30000
결과가 안 보인다. (모두가 다같이 똑같은 결과)
원래는 rac1 에서도 shared 모드로 나와야 하는데...
SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
no rows selected
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
다시 rac1 에서 조회하기
(null 모드였던 잔재를 가지고 있어서 결과가 안나오는 걸 수도 있으니까 적어도 3번은 해보기)
SYS@racdb1> update hr.employees set salary = 40000 where employee_id = 100; 2 3
1 row updated.

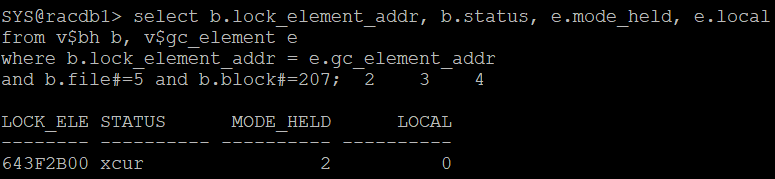

SYS@racdb1> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
그러면 2번 모드는 null 로 바뀐다.
그리고 얘를 수행해보면 결과가 아래처럼 나오는데
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
LOCK_ELE STATUS MODE_HELD LOCAL ----------------------------------------------------------------------- 5CFFD680 pi 0 0
# pi 는 과거 이미지 (Past Image) 라는 뜻
# rac2 노드 블록은 null 모드로 다운그레이드된 블록은 PI (Past Image, 과거 이미지) 가 되며
이 블록을 전송하기 전에 블록의 내용을 리두로그에 기록한다.
(pi 는 현재 null 모드로 다운그레이드되는 블록이면서 + redo 에 있는 내용도 내리고 있다는 뜻이라고 보면 된다)
그리고 다시 2번 노드에서 조회해보면: 어느 순간 null 모드로 바뀌어 있다,
더 이상 pi 라고 뜨지 않음. (pi 라고 뜨는 건 엄청 짧은 순간 동안만)
SYS@racdb2> select b.lock_element_addr, b.status, e.mode_held, e.local from v$bh b, v$gc_element e where b.lock_element_addr = e.gc_element_addr and b.file#=5 and b.block#=207; 2 3 4
2번 노드에서 사원의 월급을 35000으로 수정하면:
창이 대기 상태로 빠진다.
SYS@racdb2> update hr.employees set salary = 35000 where employee_id = 100; 2 3
같은 row 를 서로 다른 인스턴스에서 접근했기 때문에 대기상태로 빠진 것
언제까지?
업데이트를 걸고 있는 다른 세션에서 풀어줄 때까지...
다시 1번 노드에서 얘 수행하면
SYS@racdb1>

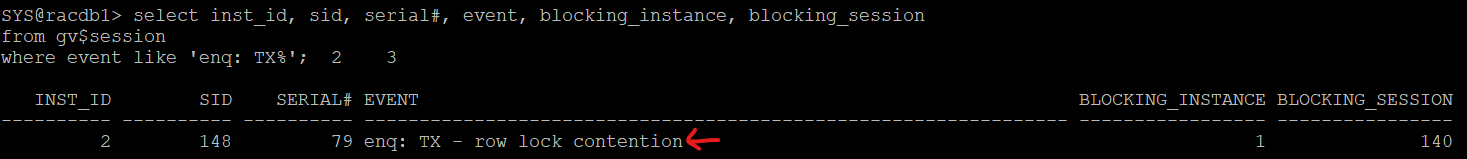

select inst_id, sid, serial#, event, blocking_instance, blocking_session from gv$session where event like 'enq: TX%';
